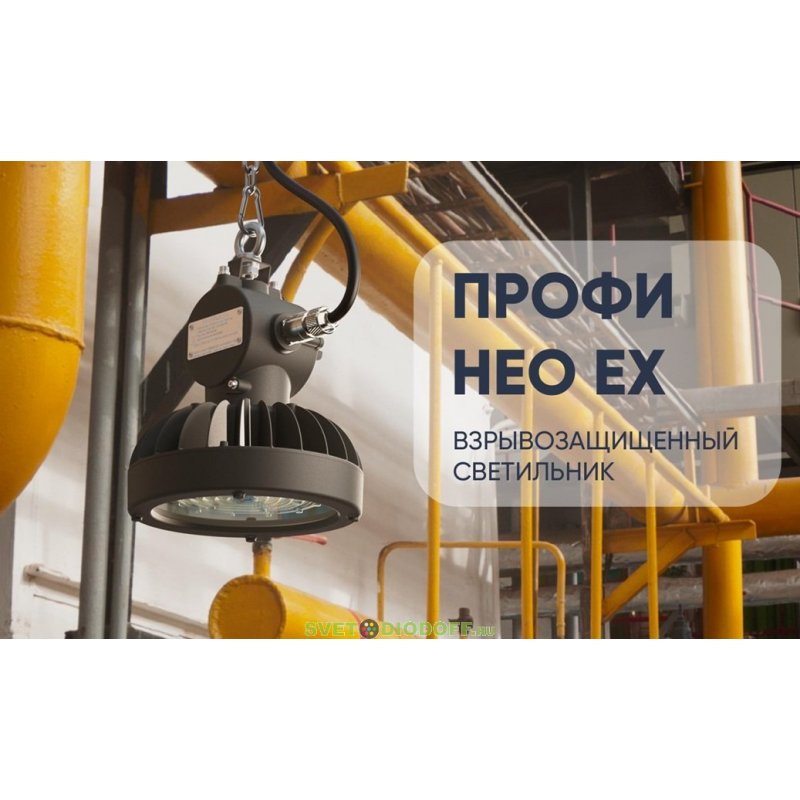

Взрывозащищенный низковольтный светильник Профи Нео M Ex 1-20-1224-П-П60-3070-M20, 20Вт 2990Лм 3000К IP66 оптика 60°

Серия взрывозащищенных светильников для освещения взрывоопасных зон классов 1 и 2 по газу и классов 21 и 22 по пыли, например:
• химических производств;
• предприятий по добыче и переработке газа, нефти, руд и т.д.;
• объектов ТЭЦ, ГЭС, ГРЭС;
• пищевых производств;
• предприятий оборонно-промышленного комплекса и т.д.
Светильник прошел сертификацию на соответствие требованиям технического регламента таможенного союза ТР ТС 012/2011.

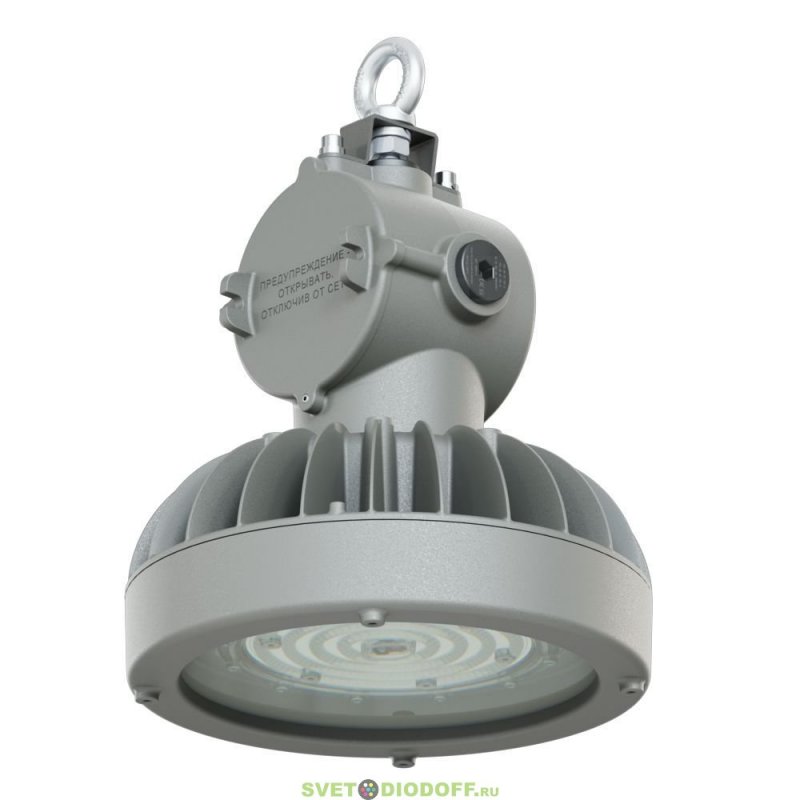

Корпус
Светильник имеет литой алюминиевый корпус с порошковой окраской, представляющий собой взрывонепроницаемую оболочку с двумя разделенными отсеками.
В основном отсеке располагаются светодиодный модуль, оптика и источник питания.
Второй отсек представляет собой коммутационную коробку с тремя отверстиями под установку кабельных вводов М20х1,5 (или М25х1,5 — опционально).
Все отверстия оснащены взрывозащищенными заглушками.
Отсеки между собой соединены взрывозащищенным гермовводом.
Базовый цвет корпуса — серый, опционально может быть окрашен в любой цвет из каталога RAL.

Взрывозащита
Взрывозащищенность светильника обеспечивается видом взрывозащиты «взрывонепроницаемая оболочка».
Светильник может использоваться во взрывоопасных зонах классов 1 и 2, где возможны взрывоопасные газовые смеси, а также в зонах классов 21 и 22, где возможна взрывоопасная пылевая среда, согласно маркировке взрывозащиты:
• 1Ex db IIС Т6 Gb
• Ex tb IIIC T80°C Db

Структура наименования
База: Профи Нео M Ex-X1-X2 -X3Y1-X4-X5-Y2-X6
Низковольтные: Профи Нео M Ex -X1-X2-U-X3Y1-X4-X5-X6

параметры X — обязательные, параметры Y — опциональные:
X1 — количество модулей в светильнике;
X2 — номинальное значение электрической мощности;
X3 — тип крепления;
X4 — исполнение оптической части;
X5 — четырехзначный световой код (первые 2 цифры — КЦТ, вторые — CRI);
X6 — размер резьбового отверстия для кабельного ввода;
Y1 — опция комплектации защитной решеткой;
Y2 — опция интерфейса управления;
U — обозначение диапазона напряжения питания для низковольтных светильников.

Светодиодный модуль
Светодиодная плата на алюминиевой подложке изготовлена по технологии SMT.
Светодиоды работают при низких токах.

Рассеиватель
В качестве светопропускающего элемента взрывонепроницаемой оболочки используется закаленное стекло толщиной 15 мм.
Доступны два исполнения — с матовым и прозрачным закаленным стеклом.

Линзы
Линзы выполнены из УФ-стабилизированного поликарбоната.
В серии представлен широкий набор оптик — 25х105°, 30°, 45°, 60°, 90°, 95х35°, 120°, 125х65°, 155х85°.

Источник питания
Эффективные источники питания защищены от микросекундных импульсов высокой энергии.

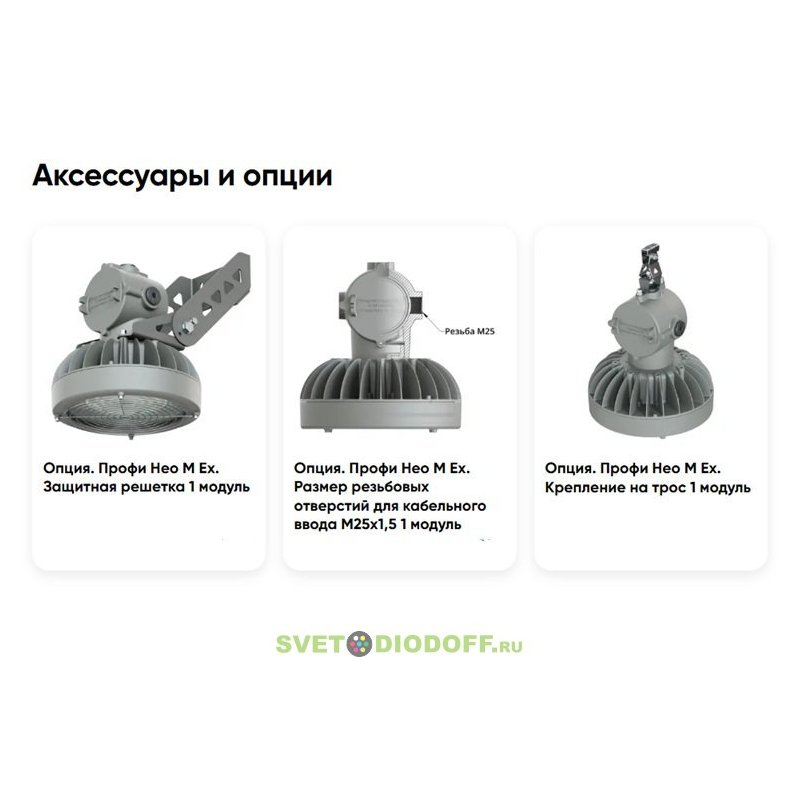

Крепление и монтаж
Возможны различные варианты крепления.
Базовые — на поворотный кронштейн, подвесное, на трубу 3/4 (этот вариант доступен только для одномодульного светильника).
Опциональные — на трос, на консоль.

Световой поток светильника, [лм]: 2990
Световая отдача, [лм/Вт]: 158
Цветовая температура: 3000
Тип рассеивателя: Прозрачный
Угол излучения, [°]: 60
Тип кривой силы света: глубокая
Индекс цветопередачи (CRI), не менее: 70
Коэффициент пульсации (Кп), не более, [%]: 1
Мощность, [Вт ±10%]: 20
Напряжение питания, [В]: 12-24
Частота напряжения электропитания, [Гц ±10%]: 50
Гарантийный срок на светильник, [мес.]: 60
Степень защиты от пыли и влаги (по ГОСТ IEC 60598-1-2017): IP66
Климатическое исполнение (по ГОСТ 15150-69): УХЛ1
Температура эксплуатации, [°С]: от -60°C до +55°C (T6, T80°C)
Срок службы светодиодов, не менее, [ч]: 100000
Срок службы светильника, не менее, [лет]: 12

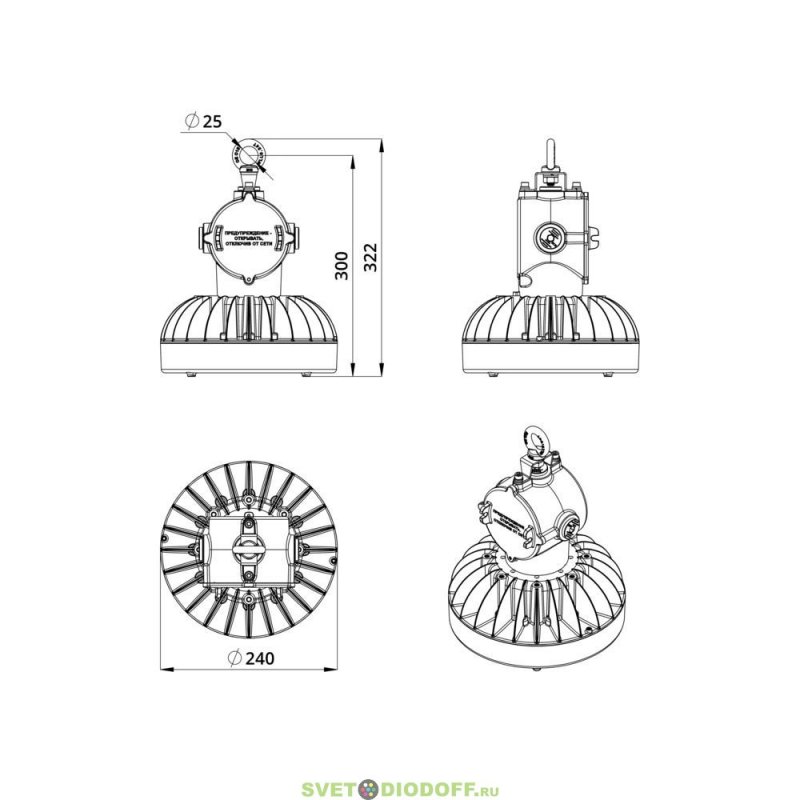

Длина, [мм]: 240
Ширина, [мм]: 240
Высота, [мм]: 322
Масса, [кг]: 7.0
Тип крепления: Подвесной
Материал корпуса: Сплав алюминия, литой под давлением
Материал рассеивателя: Закаленное стекло
Размер резьбы под взрывозащищённый кабельный ввод: M20x1,5
Класс защиты от поражения электрическим током (по ГОСТ IEC 60598-1-2017): I
Маркировка взрывозащиты при температуре от -60°C до +55°C: 1 Ex db IIC T6 Gb Ex tb IIIC T80°C Db
